Unités d’illumination LED blanche et bleue

Unités d’illumination LED

Une large gamme d’applications en imagerie ne nécessitent pas les capacités d’illumination spéciales d’un laser mais ont cependant besoin d’une lumière plus précise et plus contrôlable qu’une simple illumination constante type halogène.

L’illumination par LED présente des avantages flagrants par rapport aux alternatives. Des caractéristiques spectrales connues, ainsi qu’une faible dissipation thermique et la capacité de fonctionner en mode pulsé, le tout dans un format à coût modéré pour de nombreux champs d’applications.

  • Essais non destructifs
  • Mesures de déplacements et  de déformation
  • Suppression du fond dans les environnements chauds ou brillants
  • Essais de fatigue thermo-mécanique (MFT)
  • Ecoulements multiphasiques
  • Etudes de bulles

LaVision propose des solutions LED pour différents usages. La LED35 peut fonctionner en mode « quasi continu » (pulses de lumière avec un scintillement non perceptible par l’œil humain) ; elle peut aussi être synchronisée avec d’autres appareil ou événements dans le logiciel DaVis. Elle est fournie avec une alimentation électrique et est déclenchée ou modulée par des signaux TTL jusqu’à 100 kHz.

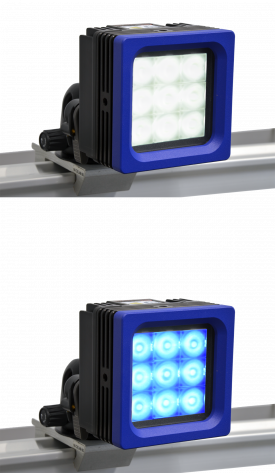

La LED est disponible en version lumière blanche ou lumière bleue. L’unité d’illumination LED35 contient 9 LED de haute puissance, focalisée pour une meilleure utilisation. L’illumination en blanc est particulièrement efficace pour n’importe quel type de caméra. L’illumination en bleu est recommandée lorsque de hautes températures ou des flammes provoquent une forte radiation dans les longueurs d’onde du visible ou de l’infra-rouge ; ou lorsqu’on utilise des motifs fluorescents.

Caractéristiques
  • Couleur blanche ~6500 K
  • Couleur bleue ~ 445 nm
  • 3x3 LED par lampe
no-img

Filtre complémentaire

Parfois il n’est pas possible de garantir une illumination optimale sur le spécimen pendant toute la durée de la mesure. Les réflexions de la lumière sur une surface métallique ou trop lisse peuvent apparaitre lors du déplacement ou la déformation de l’objet, ce qui complique l’analyse des images voire rend l’acquisition complètement inexploitable.

En option, les unités LED peuvent être équipées d’un filtre polarisant, ce qui permet de réduire visiblement ces reflets.
Le filtre est ajouté par l’utilisateur : il comprend un filtre polarisant et un cadre qui permet de l’ajuster sur la LED 35.

no-img

Panneau LED UV

Si l'échantillon a une surface réfléchissante, une géométrie complexe ou subit une déformation importante au cours de l'expérience, des ombres ou des réflexions peuvent apparaitre sur la surface de l'échantillon. Cela peut rendre l'évaluation de l'image difficile.

La lumière ultra-violette (UV) est une solution alternative à l'éclairage classique par lumière blanche. Lorsque la lumière UV est combinée avec un filtre adapté sur la caméra, il est possible d'éviter les problèmes décrits ci-dessus. Pour pouvoir utiliser la lumière UV, la surface de l'échantillon doit être préparée avec un mouchetis approprié: celui-ci peut être réalisé avec une peinture fluorescente adaptée aux caractéristiques lumineuses. Ce motif dans l’UV est robuste et stable dans le temps, quel que soit le mouvement de l'échantillon, et grâce à l'utilisation d'un filtre adapté, les modifications de l'éclairage ambiant n'affectent pas la qualité de l'image.

Le panneau LED UV de LaVision offre une solution compacte capable d'éclairer de petites ou de grandes surfaces avec des filtres de caméra et un kit d'application de mouchetis.

no-img
no-img
LED Floodlight

La LED Floodlight

La LED HPL Floodlight 1400F est une lampe LED à haute puissance et continue. Elle permet d’illuminer de grands champs pour des mesures par imagerie numérique avec une lumière sans scintillement. Même si les sources de lumières pulsées (type stroboscope ou flash) peuvent atteindre davantage de puissance instantanée, elles ne permettent en général pas de se synchroniser avec les caméras très rapides aux cadences les plus élevées et la lumière continue est alors préférable.

Afin d’éviter le flou du mouvement, on utilise une exposition très brève pour figer les déplacements et il est crucial d’avoir une lumière continue et sans scintillement qui puisse fournir des images avec la même quantité de lumière tout au long de l’enregistrement.

Caractéristiques
  • haute puissance et efficacité maximale
  • toute l’électronique incluse dans le boitier de la lampe
  • spectre qui convient à la plupart des sensibilités des caméras
  • pas de scintillement et intensité réglable
  • durée de vie protégée avec « softstart »
  • couleur de température constante
  • refroidissement automatique avec ventilateur silencieux
  • protection contre la surchauffe
no-img

LED-Flashlight 300

Les expériences de déformation avec des caméras à haute cadence nécessitent une grande quantité de lumière en peu de temps. La lampe LED-Flashlight 300 dispose d'un réseau de 72 LED haute puissance sur une surface de 300 x 100 mm². Elle est extrêmement compacte, composée uniquement de la dalle de LED et d'une petite alimentation, ce qui facilite le transport et le montage. La lumière blanche incohérente assure une haute qualité d'image avec une luminosité homogène et constante en temps et en espace. La quantité de lumière émise est semblable à celle des lasers à haute cadence pour un moindre coût. Les LED sont actionnées au-dessus du courant nominal de LED pour générer de courtes impulsions à des intensités très élevées. Avec le mode de déclenchement libre à faible puissance de crête, la lampe LED-Flashlight 300 peut être utilisée pour un éclairage constant (100 % du cycle de fonctionnement), par exemple pour un réglage expérimental ; ou bien elle peut être déclenchée avec une séquence arbitraire d'impulsions, par exemple pour un éclairage à deux ou plusieurs pulses.

Size 337 x 117 x 153 mm³
Weight 5.3 kg (LED module)
1.6 kg (power supply)
LEDs 72 white high power, high efficiency LEDs
Opening angle 10° (+/- 5°)
Working distance typ. 500 mm – 2000 mm
Electrical power avg. 300 W
Efficiency 20 % (free-trigger), 10 % (pulsed-overdrive)
Light pulse trigger 0 – 20 kHz, TTL-level
Jitter < 10 ns
Mode selection manual switch or remote (TTL)
Safety features temperature control, LED trigger protection
