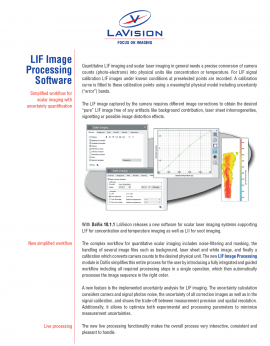

LIF Image Processing Software

Bei der quantitativen bildgebenden LIF-Messtechnik kommt es darauf an, die von einer Kamera erfasste Fluoreszenz-Lichtintensität in physikalische Einheiten wie Konzentration oder Temperatur umzurechnen. Zu diesem Zweck sind in der DaVis Software von LaVision zwei spezielle Softwaremodule verfügbar: das LIF-Software-Basismodul (1-color) und das zusätzliche LIF-Ratiometric-Softwaremodul (2-color). Die umfangreichen Bildverarbeitungsalgorithmen umfassen Rauschfilterung und Maskierung, Hintergrund- und Flachfeld-Korrekturen sowie eine Kalibrierung, um die ausgewertete Signalintensität in die gewünschte physikalische Einheit zu konvertieren. Das neue LIF- Softwaremodul vereinfacht diesen Arbeitsablauf durch die Einführung eines interaktiven Prozessingdialogs, der alle erforderlichen Rechenoperationen in einem einzigen Auswerteschritt zusammenfasst.

no-img

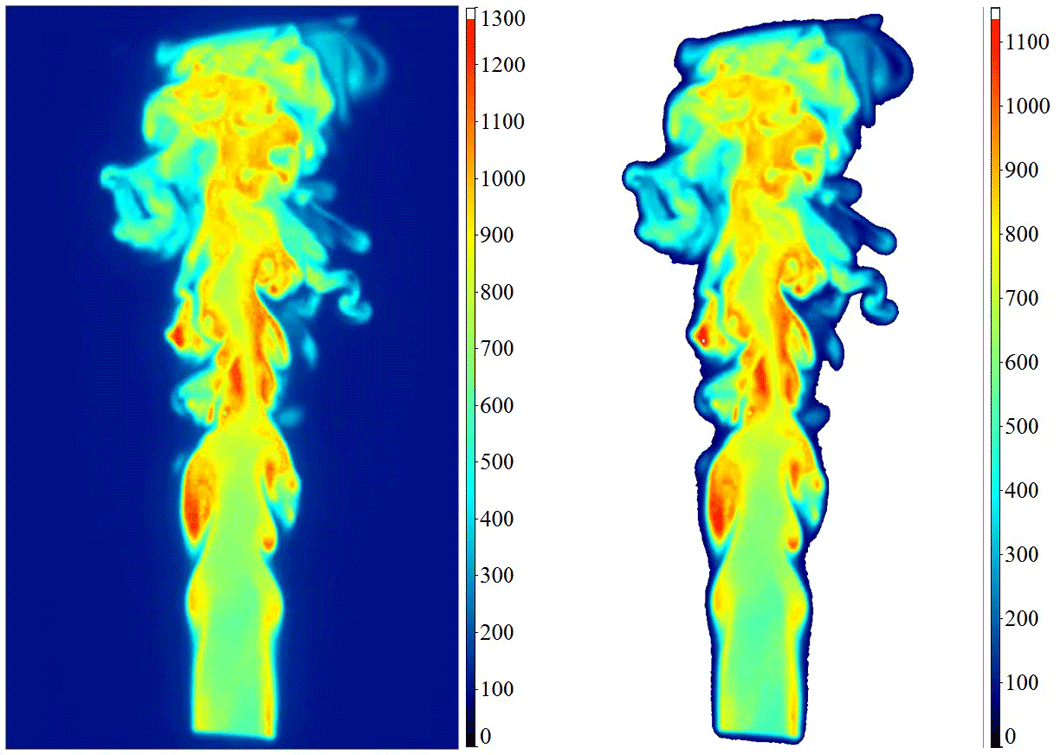

       Rohdaten         Hintergrundkorrigiert

                                     und gefiltert



Bild-Vorverarbeitung

Die Quantifizierung von LIF-Signalen erfordert die Anwendung zahlreicher Verarbeitungsschritte vor der Kalibrierung. Diese sind nahtlos in einem interaktiven Dialog integriert, der Folgendes umfasst:

  • Geometrische Maskierung zur Beschränkung der Berechnung auf den Interessenbereich des Benutzers
  • Hintergrundsubtraktion und Flachfeld Korrektur zur Berücksichtigung von Kameradunkelstrom, Inhomogenitäten, Vignettierung und Bildverzerrungseffekten.
  • Intensitätskorrekturen zur Kompensation von Laserenergieschwankungen
  • Maskierungsfilter zur Unterdrückung von Bereichen mit geringer Intensität und schlechtem signal-to-noise ratio (SNR)
  • Routinen zur Rauschfilterung durch räumliche (Gaußsche) Glättung
no-img

LIF-Signalkalibrierung

Bei der quantitativen bildgebenden LIF-Messtechnik wird die von einer Kamera erfasste Fluoreszenz-Lichtintensität in physikalische Einheiten wie Konzentration oder Temperatur umgerechnet. Die neue LIF-Bildverarbeitung ermöglicht es dem Benutzer:

  • Kalibrierkurven zu generieren für eine Vielzahl von skalaren Messgrößen wie pH-Wert, Farbstoff- und Spezieskonzentration, Rußkonzentration über LII und Gas-/Flüssigkeitstemperatur
  • geeignete Interpolationsmodelle zu wählen
  • vordefinierte Auswertemethoden für die automatische Kalibrierung zu verwenden
  • Sub-Pixel-Mapping für präzises 2-color(ratiometric)-LIF
no-img

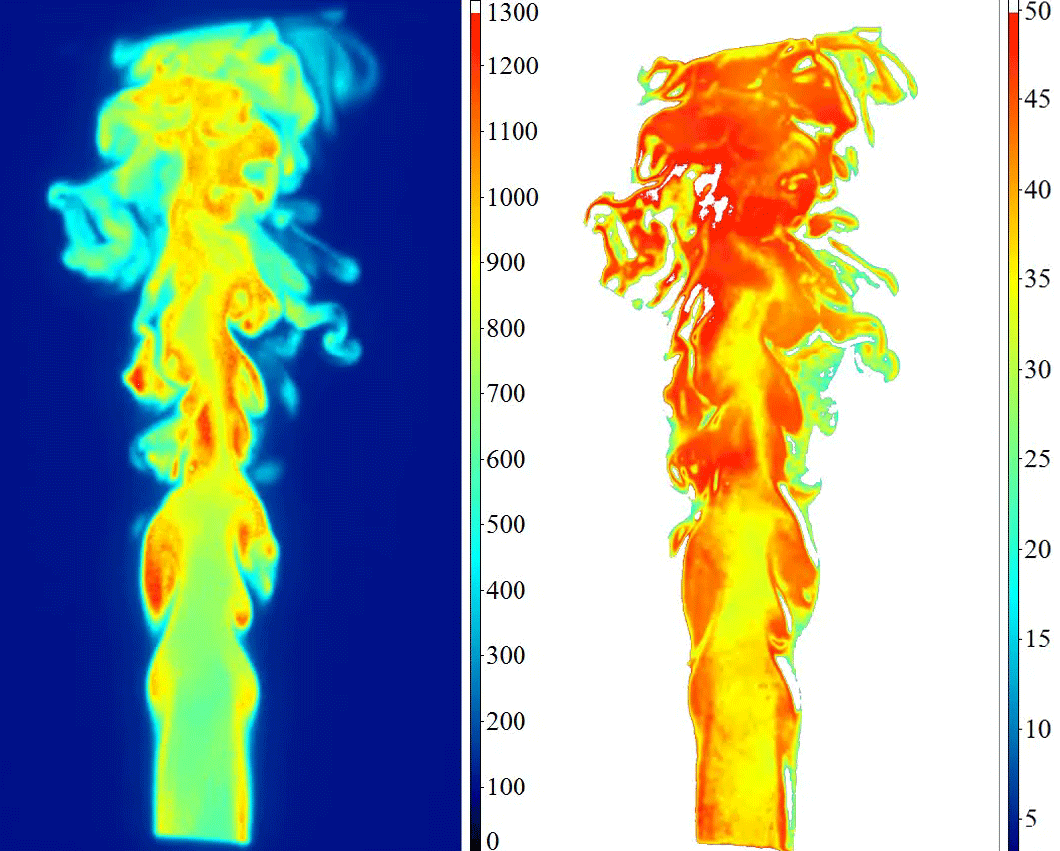

       Rohdaten                     SNR

SNR Analyse

Das ausgewertete Skalarfeld enthält als zusätzliche Information auch die Signal-Rausch-Verteilung (SNR) und Verteilungen der Messunsicherheit im Bild. Dies ermöglicht dem Benutzer:

  • eine schnelle und intuitive Beurteilung der Genauigkeit von Messdaten auf der Basis von Einzelbildern
  • das Identifizieren und Isolieren von Bereichen mit vertrauenswürdigem Bildinhalt auf der Grundlage eines lokal hohen SNR
  • das Optimieren von Vorverarbeitung, um das SNR der Messung in Verbindung mit der gewünschten räumlichen Auflösung zu optimieren
no-img

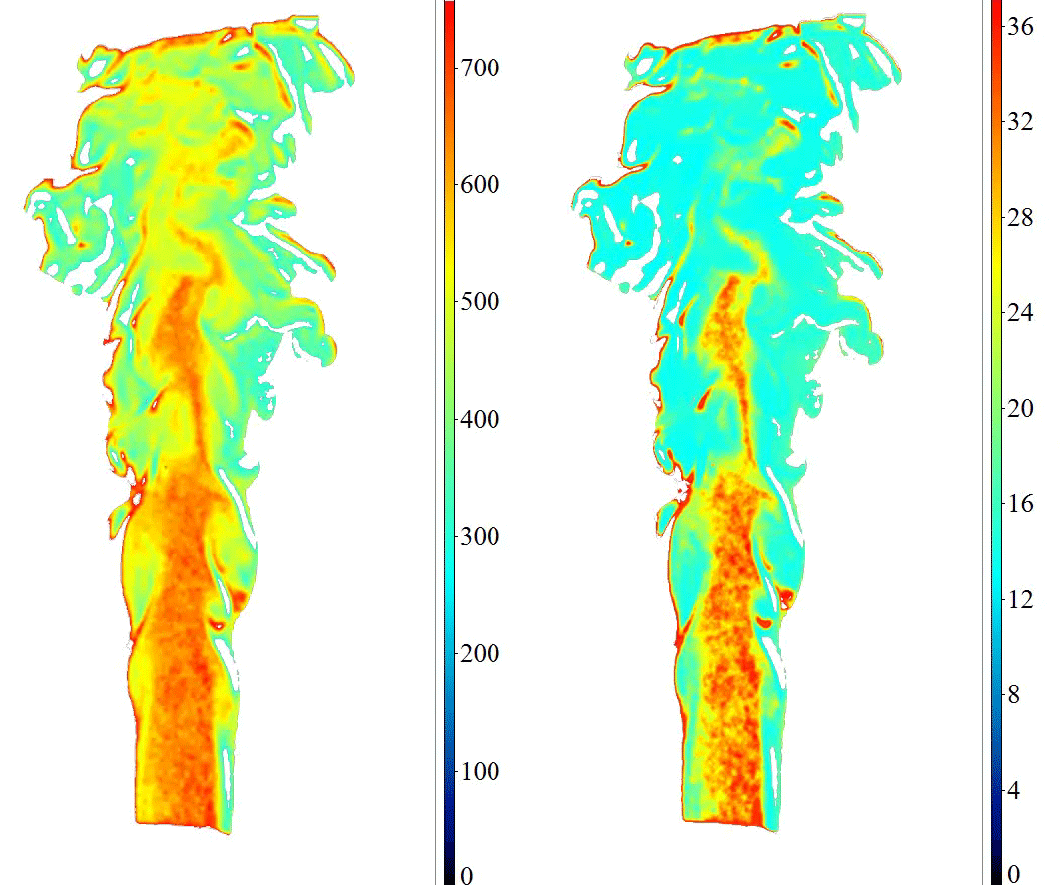

    Temperatur            Messunsicherheit

Bestimmung der Messunsicherheit

Messunsicherheiten durch Photonen- und Kamerarauschen sowie Unsicherheiten bei der Kalibrierung und Datenverarbeitung werden in der Analyse berücksichtigt durch:

  • unabhängige Behandlung von zufälligen und systematischen Unsicherheiten
  • Quantifizierung und Fortpflanzung von Unsicherheiten bei jedem Verarbeitungsschritt
  • Visualisierung der Einzel- und Gesamt-Messunsicherheiten der Zwischen- und Endmessergebnisse
no-img

Interaktive Live-Auswertung

Die LIF-Software bietet eine schnelle Datenauswertung mit Live-Vorschau, die bei jeder Änderung der Auswerteparameter aktualisiert wird. Das Ergebnis wird in Echtzeit aktualisiert, so dass der Benutzer mit den Auswerteparametern experimentieren kann, was die Optimierung der Datenverarbeitung deutlich erleichtert.
