Kameras für die Deformationsanalyse

LaVision bietet unterschiedliche Kameras mit hoher räumlicher Auflösung und hoher Bildrate für die Deformationsanalyse an.

no-img

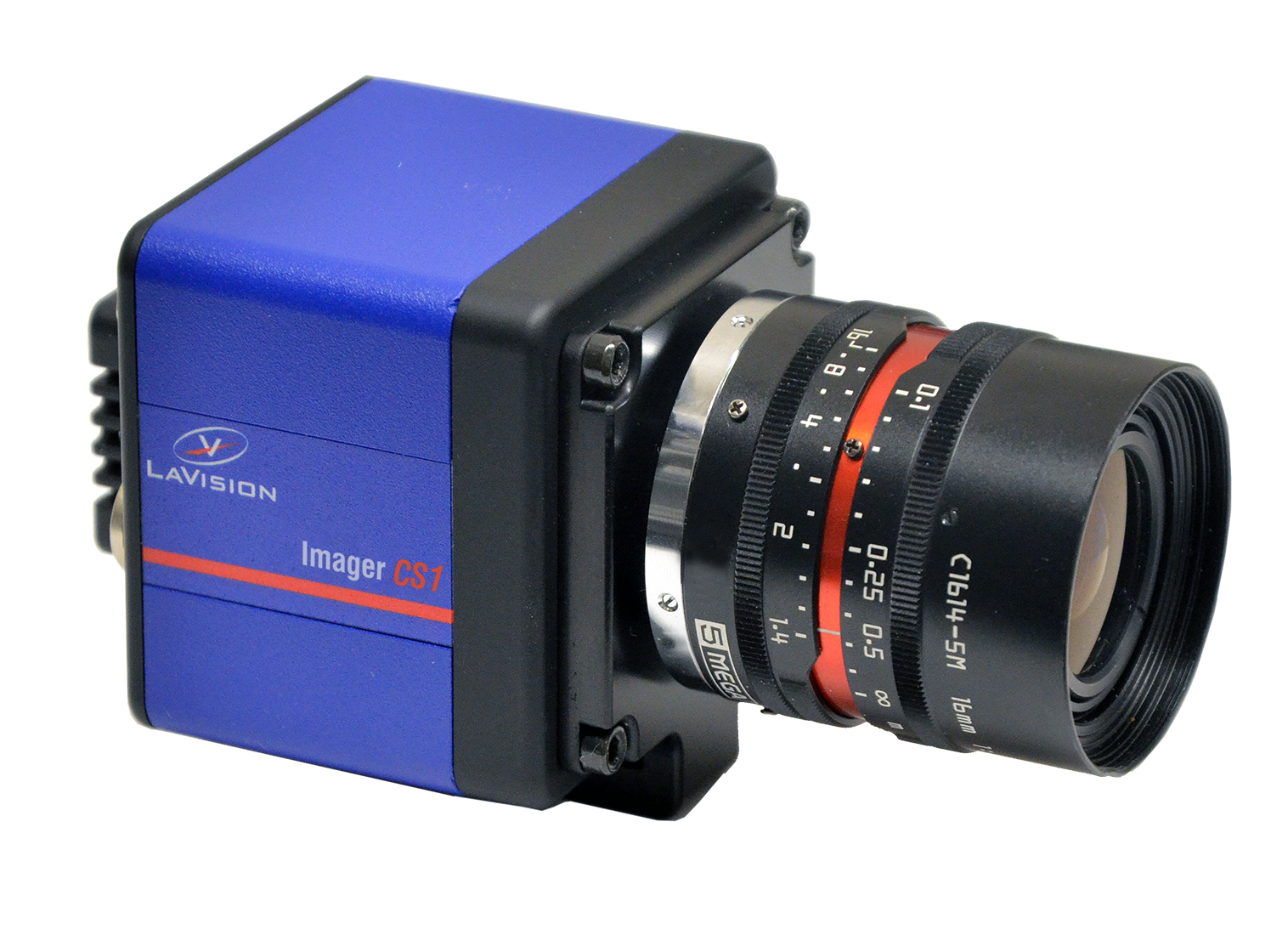

Die Imager CS Kamerafamilie ist eine hochempfindliche, hochauflösende Digitalkameraserie, die mit rückseitig beleuchteten CMOS-Sensoren der neuen Generation mit hervorragender Bildqualität und geringem Ausleserauschen ausgestattet ist. Die Kamera liefert echte 8 und 12 bit Digitalbilder und verfügt über eine moderne CoaXPress-12-Schnittstelle für Entfernungen bis zu 20 m. Es sind Modelle von 5 Millionen Pixeln bis 16 Millionen Pixeln mit hohen Bildraten zwischen 30 - 120 Hz erhältlich.

no-img

Wie die CS Kamerafamilie verbindet auch die Imager CS3 Kameraserie hohe Sensorauflösung mit einer exzellenten Bildqualität. Dank neuester Sensortechnologie können je nach Kameramodell höchste Bildwiederholraten zwischen 100 und 240 Hz erreicht werden. Es stehen Versionen von 5 MP bis 25 MP zur Verfügung, die hochauflösende Messungen für DIC und andere Anwendungen ermöglichen. Die Kameras verfügen über eine moderne CoaXPress-12 Schnittstelle für Entfernungen bis zu 20 m.

no-img

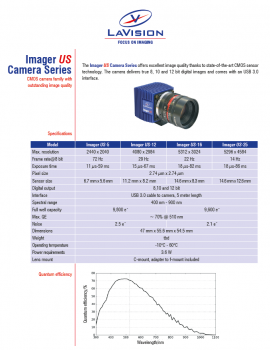

CMOS-Kameras (Complementary Metal-Oxide Semiconductor) sind bekannt für ihre hervorragende Bildqualität, ihr geringes Ausleserauschen und ihren großen Dynamikbereich. Die Imager US Kameraserie bietet dank dieser hochmodernen CMOS-Sensortechnologie diese hervorragende Bildqualität. Die Kamera liefert echte 8, 10 und 12 bit Digitalbilder und ist mit einer USB 3.0 Schnittstelle ausgestattet. Ihr kompaktes Design und die Auflösung von 2 MP bei einer Bildrate von155 Hz bis hin zu 25 MP bei einer 14 Hz Bildrate machen diese Kameraserie ideal für den Einsatz in der der Low-Speed-Dehnungsanalyse.

no-img

Die Imager M-lite ist eine sensitive, hochauflösende Kamerafamilie mit USB3 Schnittstelle. Die modernen 2 bis 16 Millionen Pixel CMOS Sensoren liefern eine exzellente Bildqualität in Verbindung mit einem sehr geringen Ausleserauschen.

no-img

Die Imager MX Kameras sind kompakte hochempfindliche CMOS Kameras mit bis zu 50 Millionen Pixel Auflösung und Bildraten bis zu 150 Hz bei voller Auflösung.



Für die Analyse von extrem schnell ablaufenden Deformationsprozessen bieten wir unterschiedliche Hochgeschwindigkeits-CMOS Kameras mit Bildraten von mehreren kHz bei höchster räumlicher Auflösung an.

Photron and Phantom CMOS Kameras sind vollständig in die DaVis Software integriert und können direkt für Hochgeschwindigkeitsanwendungen eingesetzt werden.

no-img
no-img
no-img


Besuchen Sie auch unseren Online-Shop. Hier können Sie bequem Ersatzteile für unsere Kameras bestellen.

Übersicht

DIC Kameras DIC Kameras


camera
model

resolution
[pixel]

frame rate1

pixel size
[µm]

digital
output

Imager M-lite 2M-160 1.9k x 1.2k 100 Hz@12 bit
123 Hz@10 bit
155 Hz@8 bit
3,45 x 3.45 8, 10, 12 bit
Imager M-lite 5M version2 2.4k x 2k 50 Hz@12 bit 3.45 x 3.45 8, 12 bit
Imager MX 50M 7920 x 6004 30 Hz 4.6 x 4.6 8, 10, 12 bit
Imager CS-5 2440 x 2040 83 Hz@12 bit 2.7 x 2.7 8, 12 bit
Imager CS-16 5312 x 3024 30 Hz@12 bit 2.7 x 2.7 8, 12 bit
Imager CS3-5 2440 x 2040 241 Hz@8 bit
152 Hz@12 bit
2.7 x 2.7 8, 12 bit
Imager CS3-12 4080 x 2984 172 Hz@8 bit
107 Hz@12 bit
2.7 x 2.7 8, 12 bit
Imager CS3-16 5312 x 3024 150 Hz@8 bit
100 Hz@12 bit
2.7 x 2.7 8, 12 bit
Imager CS3-25 5296 x 4584 99 Hz@8 bit
66 Hz@12 bit
2.7 x 2.7 8, 12 bit
Imager US-12 4080 x 2984 29 Hz@8bit 2.74 x 2.74 8, 10, 12 bit
Imager US-16 5312 x 3024 22 Hz@8bit  2.74 x 2.74 8, 10, 12 bit
Imager US-25 5296 x 4584  14 Hz@8bit 2.74 x 2.74 8, 10, 12 bit

1 all cameras offer increased frame rates at reduced resolution

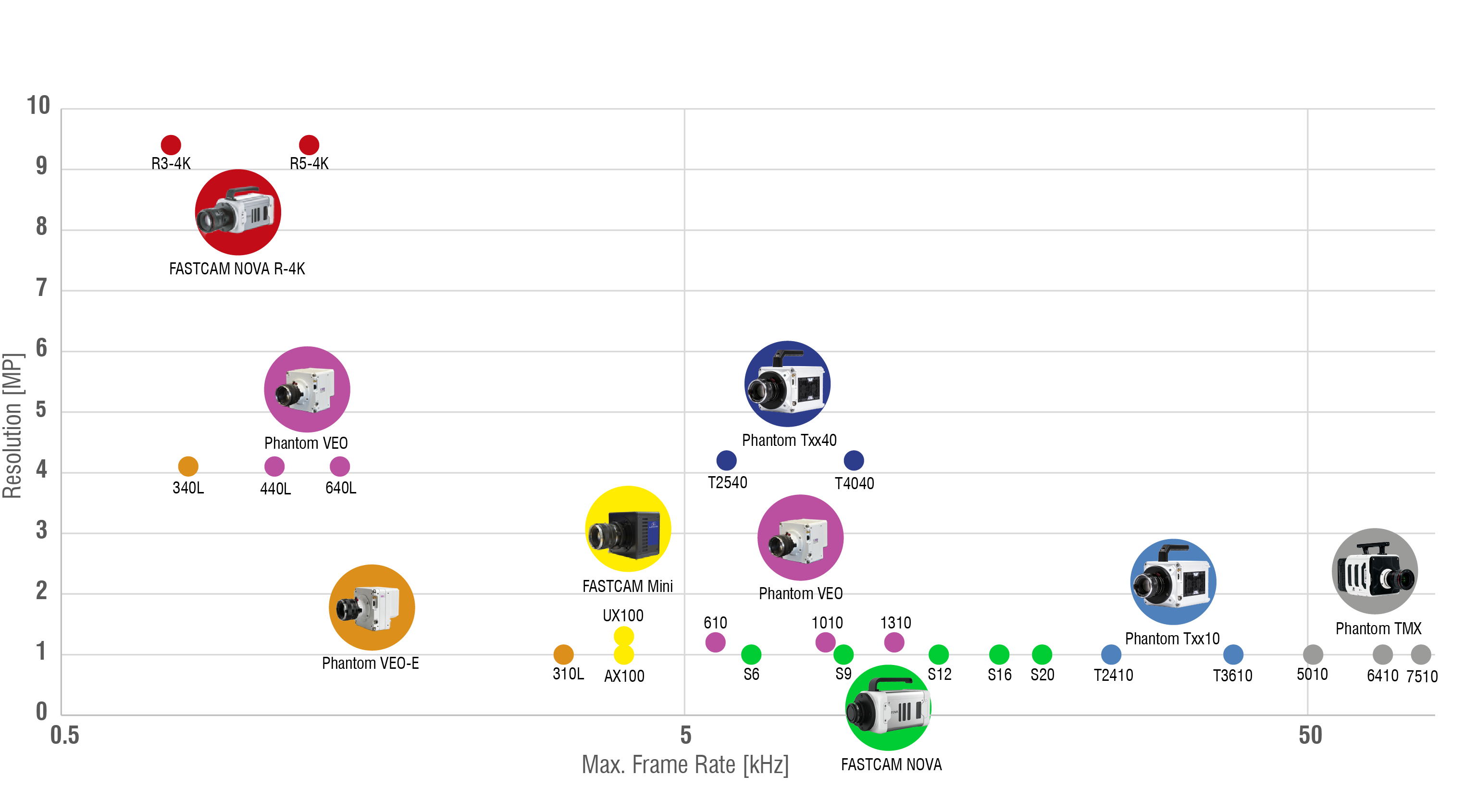

High-speed DIC Kameras High-speed DIC Kameras


PIV camera

Resolution
[pixel]

Pixel size
[µm]

Min. time interval
(dt)

Digital output

FASTCAM Mini UX100 1280 x 1024
up to 4 kHz
10 x 10  1.5 µs 12 bit
FASTCAM Mini AX100 1024 x 1024
up to 4 kHz
20 x 20  2.5 µs 12 bit
FASTCAM Mini AX200 1024 x 1024
up to 6.4 kHz
20 x 20 2.5 µs 12 bit
FASTCAM NOVA S6 1024 x 1024
up to 6.4 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S9 1024 x 1024
up to 9 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S12 1024 x 1024
up to 12.8 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
FASTCAM NOVA S16 1024 x 1024
up to 16 kHz
20 x 20  2.1 µs
@rates>1 kHz
12 bit
Phantom VEO 1310 1280 x 960
up to 10.86 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 1010 1280 x 960
up to 8.42 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 610 1280 x 960
up to 5.61 kHz
18 x 18 0.726 µs 12 bit
Phantom VEO 440L 2560 x 1600
up to 1.1 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO 640L 2560 x 1600
up to 1.4 kHz
10 x 10 1.73 µs 12 bit
Phantom VEO-E-310L 1280 x 800
up to 3,2 kHz
20 x 20 0.48 µs 12 bit
Phantom VEO-E-340L 2560 x 1600
up to 800 Hz
10 x 10 1.71 µs 12 bit

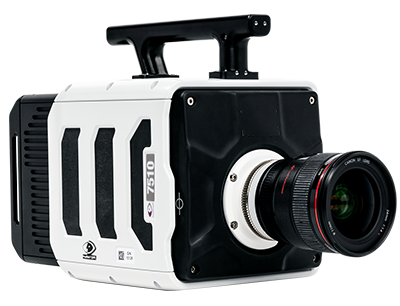

TMX-7510 1280 x 800
up to 76 kHz
23.7 x 14.8 229 ns 12 bit
TMX-6410 1280 x 800
up to 66 kHz
23.7 x 14.8 tbd 12 bit
TMX-5010 1280 x 800
up to 51 kHz
23.7 x 14.8 tbd 12 bit

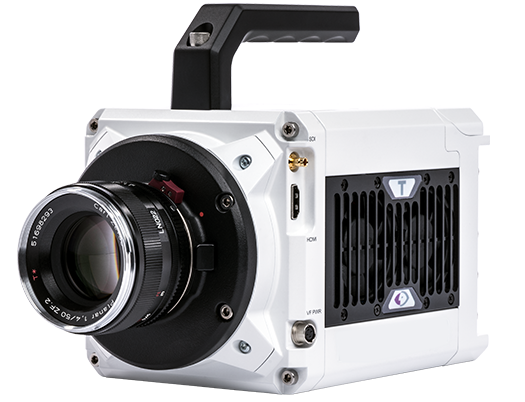

Phantom T2540 2560 x 1664
up to 5,84 kHz
9,27 x 9,27 365 ns 12 bit
Phantom T4040 2560 x 1664
up to 9,35 kHz
9,27 x 9,27 365 ns 12 bit
FASTCAM NOVA S20 1024 x 1024
up to 18.75 kHz
20 x 20



2.0 µs
@rates>1 kHz



10,12 bit
Phantom T2410 1280 x 800
up to 24.2 kHz
18,5 x 18,5 tbd 12 bit
Phantom T3610 1280 x 800
up to 38 kHz
18,5 x 18,5 tbd 12 bit
FASTCAM NOVA R3-4K 4096 x 2304
up to 750 Hz
6.5 x 6.5 tbd 12 bit
FASTCAM NOVA R5-4K 4096 x 2304
up to 1.25 kHz
6.5 x 6.5 tbd 12 bit
