(Laser) Imaging in Flammen

LaVision‘s FlameMaster Imaging Systeme unterstützen die Entwicklung effizienterer und umweltschonender Brennverfahren. Sie messen mehrere Flammenparameter mit hoher räumlicher und zeitlicher Auflösung.
Spektral gefilterte Flammenemissionen geben Auskunft über Struktur und Stabilität, Temperatur und Rußbelastung der Flamme, Laser Imaging Methoden liefern zusätzliche Informationen über Kraftstoffverteilungen, Flammenradikale, Rußkonzentrationen sowie Strömungsfelder auf Laserlichtschnitten.
Für jede Messgröße  werden spezifische Auswertemodule bereitgestellt, die zusammen mit den modularen Systemkomonenten eine flexible Erweiterung der FlameMaster Messsysteme für multiparameter Flammenmessungen erlauben.

FlameMaster Anwendungsmatrix

                                                       FlameMaster Application Matrix (Laser) Imaging System

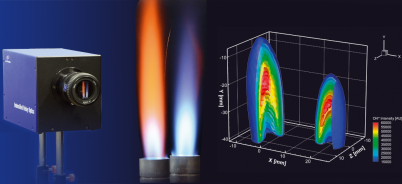

Flame Monitoring Flame Emission, Pyrometry FlameMaster inspex
 Fuel Imaging
Mixture Preparation
 Tracer (Fuel) LIF

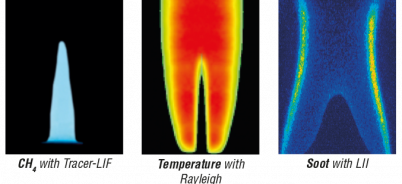

FlameMaster
Multifunctional

 Formaldehyde, HCOH
 Formaldehyde LIF
 Flame Temperature
 Rayleigh Thermometry
 Soot Concentration
Particle Size
Laser Induced Incandescence LII
 Gas Composition
Flame Temperature

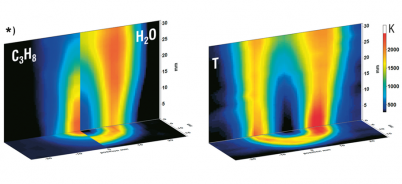

Raman Imaging  FlameMaster
Raman

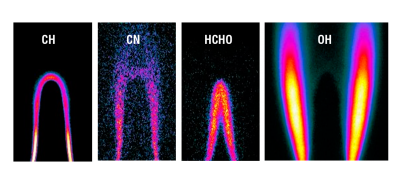

Flame Species & Radicals:
OH, NO, CH, CN, CO....
 Tunable LIF  FlameMaster
Tunable-LIF

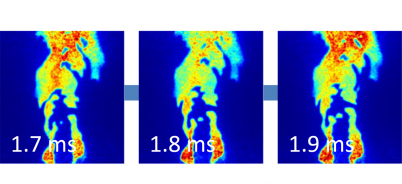

 Time-resolved Flame Imaging
 High-Speed (Laser) Imaging  FlowMaster
High-Speed
 3D-Flame Imaging
 Tomographic Flame Imaging  FlameMaster
3D

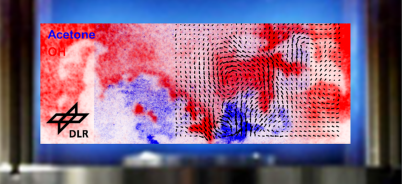

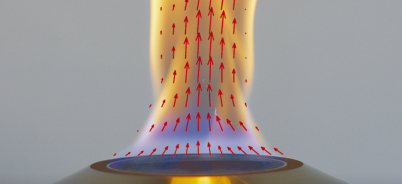

 Flow Field Imaging in Flames
 PIV  FlowMaster
FlameMaster

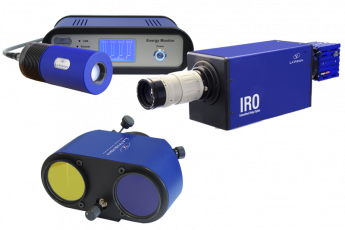

Systemeigenschaften
  • modulares Systemkonzept für erweiterbaren Messumfang

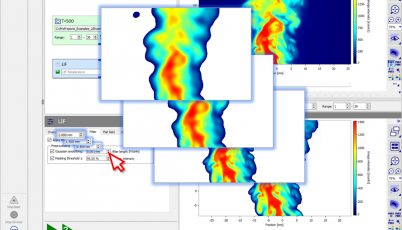

  • komplette Systemsteuerung über die DaVis Software
  • Laserlichtschnitt- und Absorptionskorrektur
  • effiziente LIF Anregungstechniken
  • kombinierbare Imaging Techniken für multi-parameter Messungen in Flammen

NEWSLETTER

Informieren Sie sich über neue Produkte und Entwicklungen, interessante Forschungsaktivitäten, kommende Veranstaltungen und unsere Seminare.

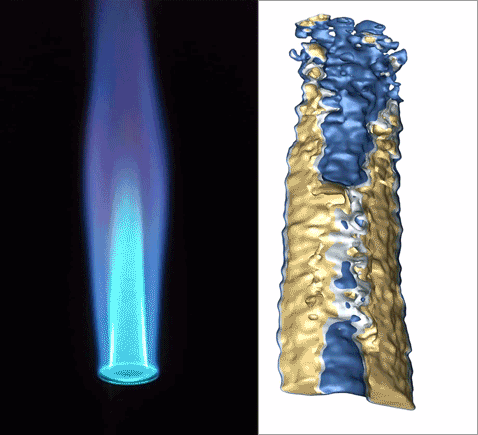

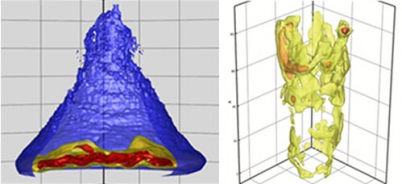

3D Flammen Imaging mit hohen Bildraten
