Kalibrierplatten

no-img

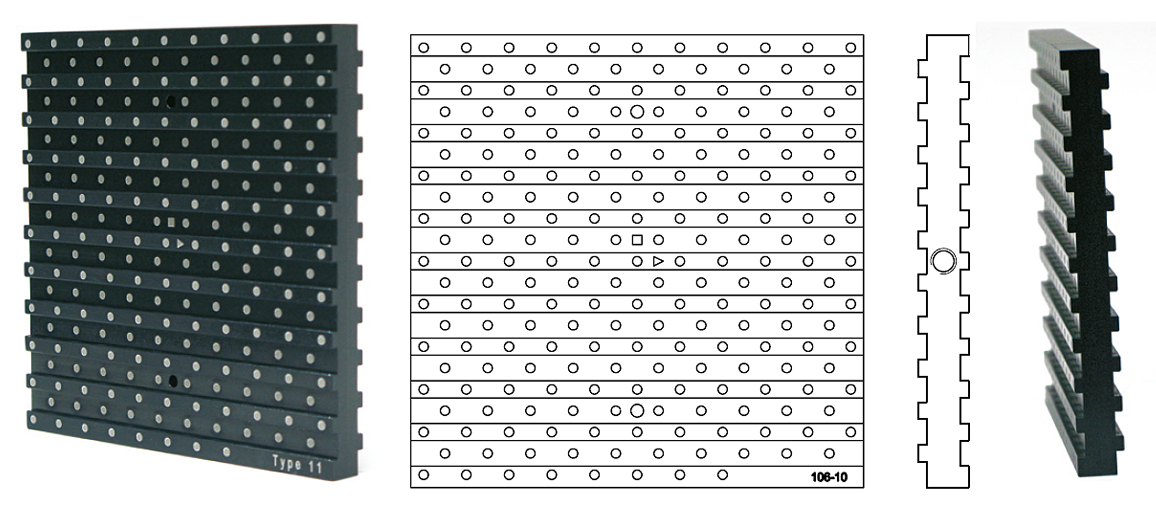

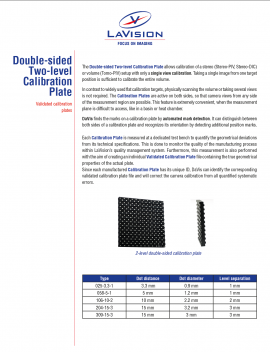

3D Kalibrierplatten

Die Grundlage für eine multidimensionale Verformungsanalyse ist eine präzise Kalibrierung der beiden (oder mehr) Kameras. LaVision verwendet ein empirisches Kalibrierverfahren, bei dem durch den Anwender keine physischen Winkel oder Entfernungen gemessen werden müssen. Dieses Verfahren hat sich als sehr genau und zuverlässig erwiesen.

Für die Kalibrierung von stereoskopischen Kamerasystemen bietet LaVision 3D Kalibrierplatten an, bei denen das Höhenprofil der beiden Ebenen sowie die Positionen und Abstände der darauf befindlichen Markierungen genau bekannt sind.

no-img
Im Gegensatz zu den weit verbreiteten Ein-Ebenen-Kalibrierplatten besteht der Vorteil darin, dass die Platte nicht zwingend durch das ganze Messvolumen geführt werden muss, um mehrere Bilder mit unterschiedlicher Plattenposition zu erfassen. In vielen Fällen reicht es aus, ein einzelnes Bild von der Platte in der 0-Ebene der Probe zu nehmen, um das gesamte Volumen zu kalibrieren. Diese Option ist von großem Nutzen, wenn nicht genügend Platz zur Verfügung steht, um eine Kalibrierplatte in verschiedene Positionen zu bewegen oder ganz einfach keine Zugangsmöglichkeit besteht (z.B. in einer geschlossenen Wärmekammer).
Eigenschaften
  • Präzisionspunktmuster
  • doppelseitiges Muster auf 2 Ebenen, das für die gleichzeitige Kalibrierung von gegenüberliegenden Seiten geeignet ist
  • Referenzpunkte für die automatische Markierungssuche zur systematischen Identifizierung von Vorder- und Rückseite
  • Schraubgewinde am Rand für einfache Montage
no-img

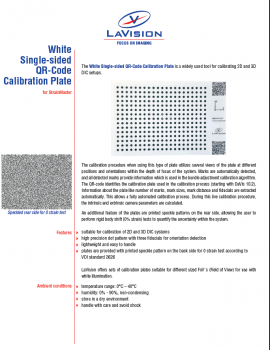

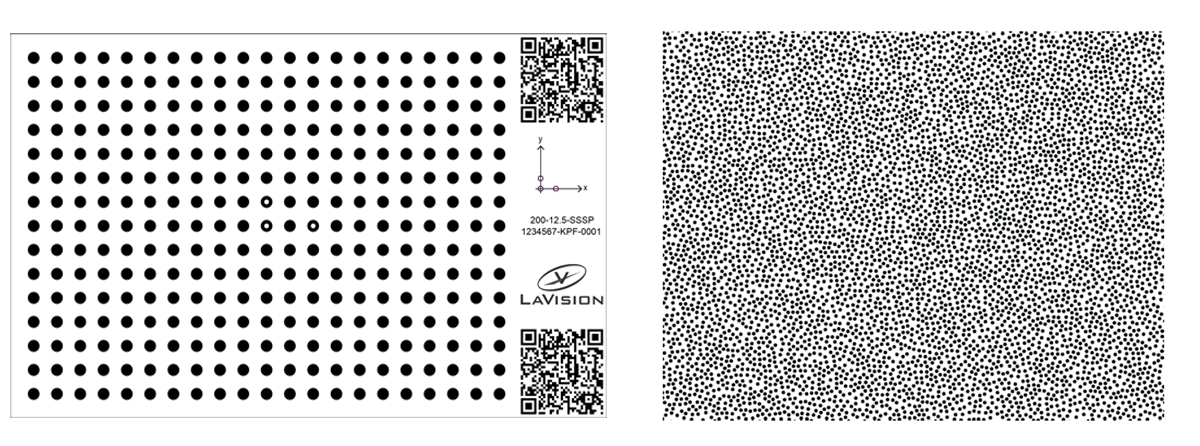

Einseitige QR-code Kalibrierplatten

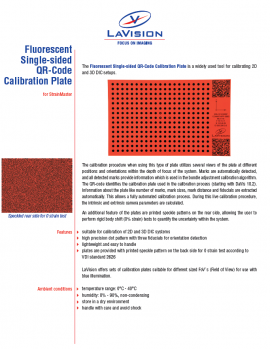

Weiße oder fluoreszierende einseitige QR-Code-Kalibrierplatten sind ein weit verbreitetes Werkzeug zur Kalibrierung von 2D- und 3D-DIC-Setups. Der QR-code enthält alle notwendigen Informationen, die für eine Kalibrierung benötigt werden. Zur Kalibrierung werden mehre Ansichten und Ausrichtungen der Platte an verschiedenen Positionen innerhalb des Tiefenschärfebereichs des Systems genutzt. Die Informationen aller erkannten Markierungen aus allen Aufnahmen zusammengenommen liefern die Daten für die Berechnung der intrinsischen und extrinsischen Kameraparameter. Die Geschwindigkeit mit der diese Berechnung durchgeführt wird, erlaubt eine Live-Kalibrierung des Systems – oft unter einer Minute. LaVision bietet Sets mit Kalibrierplatten an, die für unterschiedlich große FoV's (Field of View) zur Verwendung mit weißer oder blauer Beleuchtung geeignet sind.

no-img
Unregelmäßiges Punktmuster auf der Rückseite für einen Null-Dehnungstest.
Eigenschaften
  • geeignet für die Kalibrierung von 2D- und 3D-DIC-Systemen
  • hochpräzises Punktmuster mit drei Sondermarken zur Festlegung des Koordinatensystems
  • leicht und einfach zu handhaben
  • Platten sind für eine Null-Dehnungsprüfung nach VDI-Richtlinie 2626 mit aufgedrucktem Zufallsmuster auf der Rückseite versehen

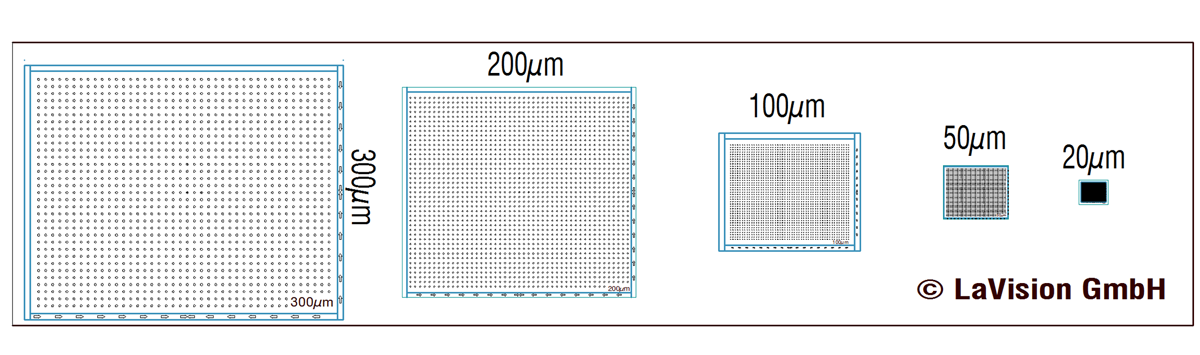

Mikro-Kalibrierplatten

Diese Mikro-Kalibrierplatten werden zur Einrichtung von µDIC StrainMaster-Systemen mit kleinen Sichtfeldern (FoV) verwendet.
Passend für das benötigte Sichtfeld und die verwendete Beleuchtung stehen Plattentypen in verschiedenen Größen und mit unterschiedlichen Markendurchmessern und -abständen zur Auswahl.

Material:

  • Glassubstrat mit Schutzbeschichtung
    oder
  • Oranges Glassubstrat; orange Fluoreszenz bei Anregung mit grünem Licht
